【浙江能容】有源滤波器/10KV电容补偿柜/推广

举报
收藏商品
价格
¥68998
免费咨询行业专家
供应总量 988 套
发货期限 面议
运费说明
销售情况
已评0
订购信息
起订量 (套) 价格 采购量
≥ 1 ¥68998
988 套 可售
总价
¥ 0.00 | 共0
查看清单

信用卡优惠

分期付款

高额提现

办卡送288元红包

买家正在看

买卖通会员4

  • 商家等级:
  • 买卖通指数:
  • 所在地区:

    浙江省 温州市

  • 认证信息:
  • 服务信息:
基本参数
  • 产品认证 ISO9001

    2000

  • 产品认证

    ISO9001/2000

  • 额定电压

    10000(V)V

  • 额定频率

    50(hz)hz

  • 介电强度

    42000(V)V

  • 整机功耗

    1(W)W

  • 品牌

    能容

  • 型号

    ZRTBBZW

  • 加工定制

详细说明

????

电网从远端传送无功;

负荷的无功冲击影响本地电网和上级电网的供电质量。

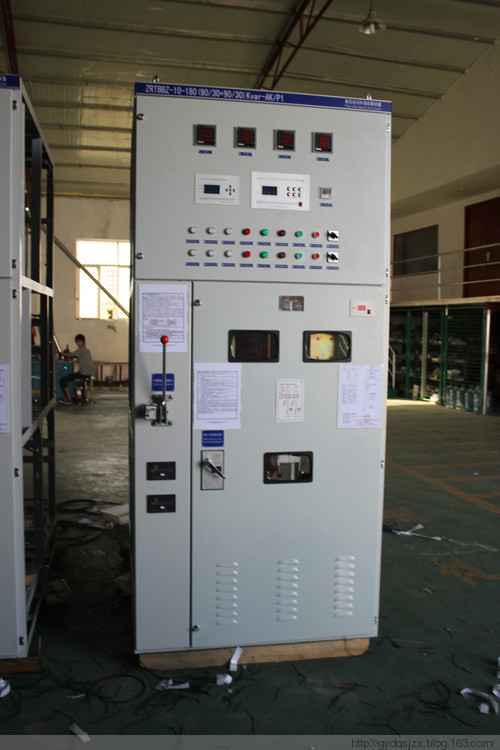

因此,电力系统一般都要求对用电负荷进行必要的无功补偿,以提高电力系统的带载能力,净化电网,提高电网电能质量。我国目前配电网多数采用变电站固定电容器组无功补偿方式,由于缺少无功调节手段,在供电峰谷期间功率因数波动较大,出现过补和欠补问题。ZRTBBZ型高压无功补偿自动调容成套装置,使用无功自动控制器检测电网电压及功率因数,通过对电网电压和功率因数的综合判定,可同时控制两台主变的自动有载调压及两段母线上的无功补偿电容的自动投切,实现平衡系统电压,提供功率因数。减少线损,保护供电质量,解决无功过补偿和欠补偿问题。采用ZRWKG型高压无功补偿控制器自动控制电容器的投切,自动化程度高,测量、显示、控制、具备显示、电压,电流,有功,无功,功率因数,谐波电压,谐波电流,电容器投切状态显示,带故障闭锁接点,带通讯接口,通信功能齐全,可根据无功功率投切电容器组,自动补偿负荷无功功率,无需人工干预,功率因数在0.95以上,在外部故障或停电自动退出,送电后自动回复运行,国际领先高性能控制器。 采用ZRDRQBH微机保护单元对装置进行保护,具有两相电流差动保护和开口三角保护功能,每组电容器故障时微机保护单元切除并闭锁该组电容器,其他电容器组正常运行 装置采用先进的高压无功功率自动补偿控制器分组方式,对不同容量的电容器进行一步到位,通过自动寻优组合,能以最少的电容器组数和最少的高压真空开关实现最多级数的调容,不至于引起成本的大幅度提高,具有很好的性能价格比。也可根据用户的要求进行均分配置,逐级投切,不会产生投切震荡

>压无功补偿组成部分原理说明

高压无功补偿主要用于工频3KV6kV10kV35kV66kV的电力系统进行容性无功补偿和感性无功补偿,用以调整、平衡电网电压,提高功率因数,降低线路损耗,提高电能质量,充分发挥发电、供电设备以及用电设备生产效率。

集中补偿即将电容器组集中装设在变配电室的母线上,需要补偿的时候一次性投入。特点是补偿效果较差,由于容量固定无法精确补偿,只能补偿母线及高压线路的无功功率,但是投资较少并且便于维护。



结构特点



1装置由高压开关柜(包括高压断路器(高压接触器)、隔离开关、电流互感器、继电保护、测量和指示部分等)、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、隔离开关、接地开关、高压并联电容器及其专用熔断器、支柱绝缘子、连接母线、围栏和镀锌钢构架等组成。



2 装置选用户外式一般选用干式空心电抗器户内式一般选用干式铁芯电抗器接装置中性点侧或电源侧,用以限制合闸涌流,抑制高次谐波,改善网络电压波形。电抗器参数选择:



抑制合闸涌流,电抗率为一般为0.5%-1%



抑制5次以上谐波,电抗率为4.5~7%



抑制3次以上谐波,电抗率为12~14%



3氧化锌避雷器并接在电容器组线路上,以限制投切电容器组所引起的操作过电压。



4放电线圈并接于电容器的两端,当电容器组断开电源时,能将电容器两端残余电压在5秒内电压峰值降至0.1倍额定电压或50V下。



5、喷逐式熔断器与电容器串联,当电容器内部50~70%串联元件击穿时,熔断器动作,将该台故障电容器迅速从电容器组切除,有效地防止故障扩大(通常200Kvar以上电容器选用内熔丝保护,以下选用外熔丝保护)



6根据安装场所及使用环境所配置的电容补偿设备(电容器、电抗器等)的布置可分为户外框架式,户内框架式,户外箱式,户内柜式,户外线路补偿,户外集合式和户内集合式等形式。



框架式 结构即以框架(包括直梁、横梁和横档等)的零部件,通过螺栓等系列标准件连接而成电容器组构架,其四周为网门,,适用于用电设备负载比较稳定的场所,适合于用电环境差的场所,装置具有价格低,运输方便等特点。



柜式 结构即将所配置的元器件均装在类似高压开关柜的构架上,柜门用钢板或镀锌钢板制成。装置由电抗器柜,放电柜和电容器柜等三部分组成。装置具有外观整齐,安装方便等特点。



围栏式 结构即将可拆式网门护栏在电容器组和电抗器等设备的四周,围栏和设备间留有检修通道。
